Графические объекты линии и текстовое поле

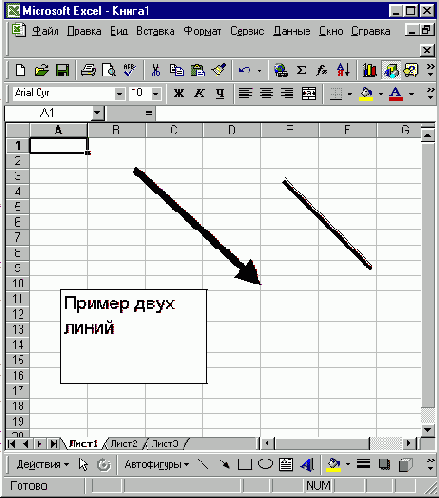

Рисунок 10.2. Графические объекты: линии и текстовое поле


'

' Линия со стрелкой

'

ActiveSheet.Shapes.AddLine(571, 30#, 174#, 59.25).Select

With Selection.ShapeRange.Line

.Weight = 6#

.Visible = msoTrue



.Style = msoLineSingle

.BeginArrowheadStyle = msoArrowheadNone

.EndArrowheadStyle = msoArrowheadTriangle

.EndArrowheadWidth = msoArrowheadWidthMedium

.EndArrowheadLength = msoArrowheadLengthMedium

.Visible = msoTrue End With

'

' Простая линия

'

ActiveSheet.Shapes.AddLine(219.75, 23.25, 334.5, 67.5).Select

With Selection.ShapeRange.Line

.Visible = msoTrue

.Style = msoLineThinThick

.Weight =4.5

End With

'

' Текстовое поле

'

ActiveSheet.Shapes.

AddTextbox(msoTextOrientationHorizontal,

69.75, 87.75, 116.25, 76.5).Select

Selection.Characters.Text = "Пример двух линий"

With Selection.Characters(Start:=1, Length:=17).Font

.Name = "Arial Cyr"

.FontStyle = "полужирный"

.Size = 12

.Strikethrough = False

.Superscript = False

.Subscript = False

.OutlineFont = False

.Shadow = False

.Underline = xlUnderlineStyleNone

. Colorlndex = 5

End With

With Selection.ShapeRange.Fill

.ForeColor.SchemeColor = 42

.Visible = msoTrue

.Solid End With

AddTextEffect

Возвращает. объект shape, являющийся WordArt-объектом.

Синтаксис:

AddTextEffect (PresetTextEffeet, Text, FontName, FontSize, FontBold, Fontltalic, Left, Top)

Аргументы:

  • PresetTextEf feet — устанавливает текстовой эффект. Допустимые значения от msoTextEffect1 до msoTextEf fect30
  • Text — текст, отображаемый в объекте WordArt
  • FontName — название шрифта
  • Fontsize — размер шрифта
  • FontBold — допустимые значения: True (полужирный шрифт), False (в противном случае)
  • Fontltalic — допустимые значения: True (курсивный шрифт), False (в противном случае)
  • Left, тор — координаты левого верхнего угла объекта

AddPicture
  • Возвращает объект shape, являющийся рисунком, созданным на основе существующего файла. Синтаксис:
  • AddPicture (FileName, LinkToFile, SaveWithDocument , Left, Top, Width, Height)
  • FileName — строка, задающая имя файла, на основе которого создается рисунок
  • LinkToFile — допустимые значения: True
    (рисунок связан с файлом, на основе которого создан) и False (в противном случае)
  • SaveWithDocument — допустимые значения: True(сохраняется рисунок с рабочей книгой) и False (в рабочей книге сохраняется связь с рисунком, а не сам рисунок)
  • Left, тор — координаты левого верхнего угла объекта
  • Width, Height — ширина и высота объекта

Следующая последовательность инструкций создает WordArt-объект (Рисунок 10.3) и скрывает от пользователя панель инструментов WordArt. Вручную этот объект можно было создать на рабочем листе, используя кнопку Добавить объект WordArt (Insert WordArt) панели инструментов Рисование (Drawing).
