Самоучитель VBA

Графические объекты прямоугольник овал и улыбающееся лицо

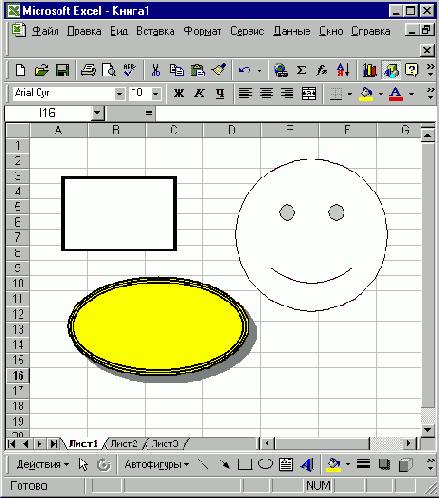

Рисунок 10.1. Графические объекты: прямоугольник, овал и улыбающееся лицо


ActiveSheet.Shapes.

AddShape(msoShapeRectangle, 117#, 27.75, 76.5, 40.5).Select

With Selection.ShapeRange

.Line.Weight = 3#

.Line.Visible = msoTrue

.Line.Style = msoLineDash

.Fill.ForeColor.SchemeColor = 13


.Fill.Visible = msoTrue

.Fill.Solid End With ActiveSheet.Shapes.

AddShape(msoShapeOval, 114.75, 109.5, 91.5, 49.5).Select

With Selection.ShapeRange

.Fill.ForeColor.SchemeColor = 45

.Fill.Visible = msoTrue

.Fill.Solid

.Line.Weight =2.25

.Line.Visible = msoTrue

.Line.Style = msoLineSingle

.Line.ForeColor.SchemeColor = 12

.Line.Visible = msoTrue End With ActiveSheet.Shapes. _

AddShape(msoShapeSmileyFace, 254.25, 99#, 70?5, 66#).Select

With Selection.ShapeRange

.Line.ForeColor.SchemeColor = 0

.Line.Visible = msoTrue

.Fill.Solid End With

AddLine

Возвращает объект shape, являющийся линией (отрезком).

Синтаксис:

AddLine (BeginX, BeginY, EndX, EndY)

Аргументы:

  • BeginX, BeginY, EndX, EndY — координаты концов отрезка


AddTextbox

Возвращает объект shape, являющийся надписью.

Синтаксис:

AddTextbox (Orientation, Left, Top, Width, Height)

Аргументы:

  • Orientation — устанавливает ориентацию текста в надписи. Допустимые значения:
  • msoTextOrientationDownward
  • msoTextOrientationHorizontal
  • msoTextOrientationMixed
  • msoTextOrientationUpward
  • msoTextOrientationVertical
  • Left, т.ор — координаты левого верхнего угла объекта
  • width, Height — ширина и высота объекта


    • Следующая последовательность инструкций создает три графических объекта: две линии, первая из которых со стрелкой, вторая без стрелки и текстовое поле (Рисунок 10.2). Вручную эти объекты можно было создать на рабочем листе, используя кнопки Стрелка (Arrow) Линия (Line) и Надпись (Text Box) панели инструментов Рисование (Drawing).
